ZA40-315型石油化工流程泵出廠檢測實拍視頻：

ZA150-315型石油化工流程泵出廠檢測實拍視頻：

一、概述

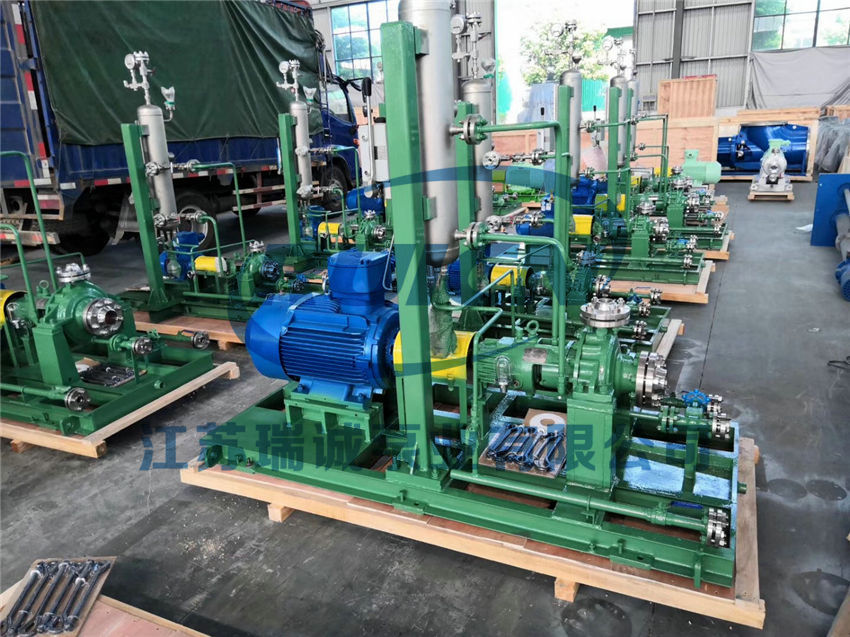

　　ZA石油化工流程泵為單級單吸懸臂式渦殼泵，產品執行標準API610，VDMA24297（輕/中型），泵體為腳支撐，單吸葉輪，軸向吸入，徑向排出。軸向力采用前后口環及平衡孔進行水力平衡。軸封采用機械密封可采用單端面或雙端面平衡型集裝式，也可以采用填料密封。機械密封并配有冷卻、沖洗或密封液系統，密封管路系統按API規范設計。吸入與排出法蘭可按GB、DIN、ANSI標準設計。

二、特點

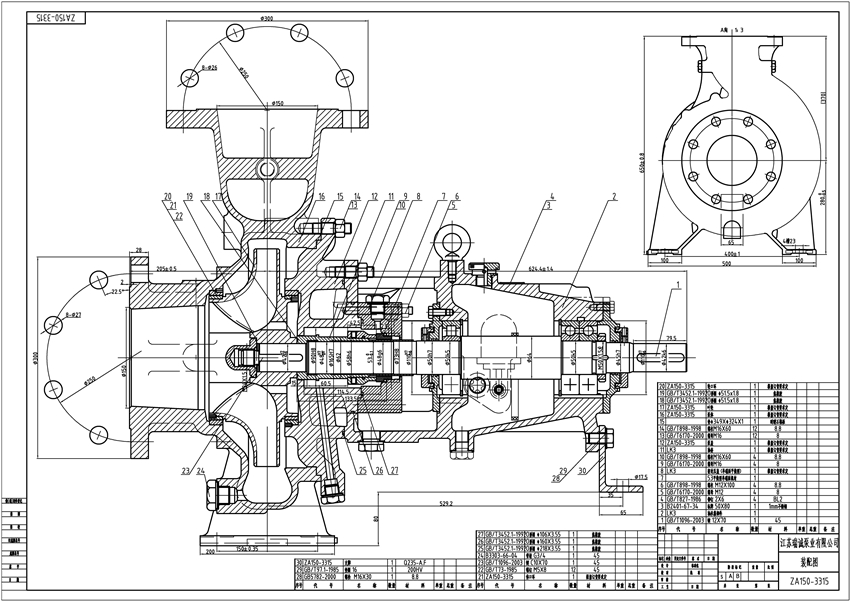

　　ZA型石油化工流程泵為單級單吸懸臂式后開門的結構，所以在檢修泵時不需拆卸吸入和排出管路，拆開泵蓋后即可將懸架連同轉子部件一起從泵體中抽出，所以檢修工作十分方便。葉輪的后蓋板上有密封環，基本上能平衡軸向力，殘余的不平衡力由推力軸承承受。軸承為油潤滑的球軸承，油環提油而且能自動控制油位，當工作溫度低于250℃時，懸架無需冷卻，工作溫度高于250℃～450℃時，懸架用風冷或水冷。根據不同的情況，部分泵為雙蝸殼結構，其余為單蝸殼。軸封可采用填料密封，也可采用單端面或雙端面機械密封，并配有冷卻、沖洗或接密封液的系統。

　　ZA系列化工流程泵完全執行API610（美國石油學會離心泵規范）標準，效率高，抗汽蝕性能好+加誘導輪后NPSHr比同類泵能降低1m，能夠滿足工業流程、化學工業、石化、烴類加工、各種水處理及加壓工藝中的要求，可靠性、可用性和易維護性較好。ZA系列泵泵體為腳支撐，可以承受來自外界載荷直接傳給基礎。軸承潤滑方式為稀油潤滑，由恒位油杯控制，充分保證軸承在良好潤滑狀態下工作，使軸承具有很好的使用壽命。葉輪為閉式設計，而且根據小推力平衡載荷的要求進行推力平衡和動平衡，由平衡孔平衡軸向力，殘余軸向力由向心推力球軸承平衡。根據使用介質情況，采用PLAN多種機械密封的沖洗和冷卻方式，對機械密封進行沖洗和冷卻，可以有效防止密封腔內介質接近臨界汽化溫度產生汽化后，對密封面的損壞。軸承選用向心推力球軸承、圓柱滾子軸承和角接觸球軸承，分別配有輕軸和重軸，以滿足不同載荷的需要。ZA系列泵60多種型號只需8種軸承架，通用性強、標準程度高，結構緊湊合理，外觀質量好。聯軸器為可分裝式膜片帶加鍛撓性聯軸器，維修時無須拆卸管路和電機，可自由拆卸軸承架、軸、密封箱體、葉輪組件等。泵過流部份材質為304、304L、316L、CD4MCu、904L、哈氏合金、鈦合金等多種材質，軸為3Cr13、40Cr、24CrMoV等材質，鋼性強，經固溶處理后加工，耐高溫和低溫性能較好。泵入口法蘭水平吸入，出口法蘭垂直向上。從電機端看，泵軸順時針旋轉。

三、性能范圍

　　流量Ｑ可達2600m3/h；

　　揚程Ｈ可達250m；

　　工作壓力Ｐ可達2.5MPa；

　　工作溫度Ｔ-80℃～+450℃；

　　口徑φ25～400mm；

　　轉速：1450-2900r/min；

　　泵過流部件材料采用不銹鋼材質：304、304L、316、316L、CD-4MCu、904、904L、哈氏合金等。

四、型號意義

　　例如：ZA50-315

　　ZA——石油化工流程泵

　　50——泵排出口直徑50(mm)

　　315——葉輪名義直徑315(mm)

五、產品用途

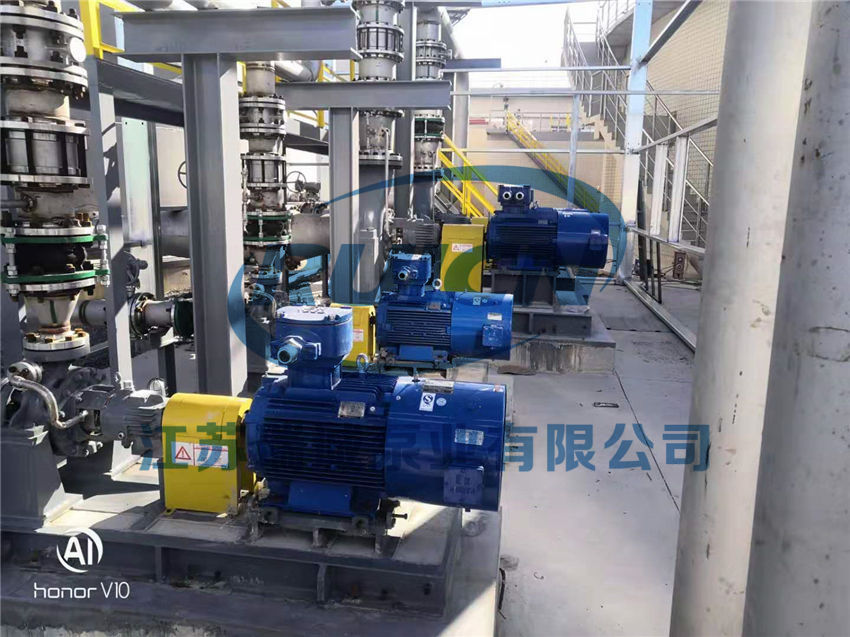

　　ZA型石油化工流程泵適合于輸送清潔的或含少量顆粒的、低溫的或高溫的液體；適合于輸送中性的或有腐蝕性的液體，其中包括各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液、各種鹽溶液、各種酸溶液和鹽溶液、各種液態石油化工產品、有機化合物以及其它有腐蝕性的原料和產品。ZA型石油化工流程泵主要用于煉油廠、石化工業、煤加工工業和低溫工程、造紙業、制糖業和海水淡化工程等。

六、性能參數

型號	流量		揚程 (m)	轉速 (r/min)	軸功率	電機功率	效率（%）	必需汽蝕余量 (NPSH)	葉輪直徑 (mm)
型號	M3/h	L/s	揚程 (m)	轉速 (r/min)	kw		效率（%）	必需汽蝕余量 (NPSH)	葉輪直徑 (mm)
ZA25-200	11.5	3.2	49	2950	3.8	5.5	42	1.6	209
ZA25-200	5.8	1.6	12	1475	0.55	1.1	38	1.2	209
ZA40-160	28	7.8	33	2950	3	5.5	62	3	169
ZA40-160	14	3.9	8	1475	0.53	1.1	59	0.8	169
ZA40-200	29	8.2	53	2950	7.5	11	58	2.2	209
ZA40-200	14.5	4.1	13	1475	1.1	1.5	55	0.8	209
ZA40-250	32	8.9	78	2950	13.5	18.5	53	2.2	259
ZA40-250	16	4.5	19.5	1475	1.8	3	43.5	0.75	259
ZA40-315	42	11.5	115	2950	30	37	46	1.25	324
ZA40-315	21	5.8	29	1475	4.5	5.5	42	0.50	324
ZA50-160	50	14	34	2950	7.0	11	71	2.40	169
ZA50-160	25	7	8.4	1475	0.87	1.5	69	0.75	169
ZA50-200	62	17	52	2950	13.5	18.5	68	2.6	209
ZA50-200	31	8.5	13	1475	1.7	3	65.5	0.75	209
ZA50-250	70	19.4	82	2950	24	30	65	2.4	259
ZA50-250	35	9.7	20	1475	3.2	4	62.5	0.7	259
ZA50-315	87	24.4	115	2950	50	55	56	2.2	324
ZA50-315	44	12.2	28	1475	6.5	11	53	0.5	324
ZA50-400	82	23.6	194	2950	92	110	48	2.0	409
ZA50-400	41	11.8	48	1475	12.7	15	45	0.5	409
ZA80-160	94	26.5	32	2950	11	15	78	3	169
ZA80-160	47	13.3	8	1475	1.5	2.2	72	1.4	169
ZA80-200	103	28.5	54	2950	20	30	76	3.2	209
ZA80-200	51	14.6	13.5	1475	2.5	4	74	0.8	209
ZA80-250	127	35	82	2950	35	45	74	4	259
ZA80-250	64	17.5	20	1475	5.4	7.5	72	1.3	259
ZA80-315	141	39	127	2950	76	90	69	4	324
ZA80-315	70	19.5	33	1475	10	15	66.5	1	324
ZA80-400	171	47.5	187	2950	142	160	61	3.5	409
ZA80-400	85	23.8	46	1475	19	22	58	0.8	409
ZA100-160	162	44.2	29	2950	16.5	22	81	5	169
ZA100-160	81	22.1	7.2	1475	2.2	3	79.5	1.4	169
ZA100-200	193	53.1	50	2950	35	45	81	3.5	209
ZA100-200	95	26.5	12.5	1475	3.5	5.5	79.5	1	209
ZA100-250	230	65	79	2950	62	75	81	4	259
ZA100-250	115	32.5	20	1475	8	11	79.5	1	259
ZA100-315	250	70	126	2950	120	132	75	3.6	324
ZA100-315	125	35	31.0	1475	15	18.5	73	1	324
ZA100-400	300	83	194	2950	225	-	72	5.5	409
ZA100-400	150	41.5	48	1475	27	37	70	1.4	409
ZA100-500	180	50.5	75	1475	50	75	70	1.5	514
ZA150-200	320	88	44	2950	45	55	83.5	6	209
ZA150-200	160	44	11	1475	6	7.5	82	1.7	209
ZA150-250	390	108	74	2950	92	110	82	5.1	259
ZA150-250	195	54	18.5	1475	12.5	15	80.5	1.7	259
ZA150-315	442	123	125	2950	200		87.5	6	324
ZA150-315	220	61.5	32.5	1475	26	30	81	1.7	324
ZA150-400	260	72	51	1475	47	55	77	1.8	409
ZA150-500	300	84	77	1475	87	110	74	2	514
ZA150-560	335	91	104	1475	132	160	74.5	2.4	578
ZA150-630	360	99	115	1475	192	-	63	8	648
ZA200-250	610	170	72	2950	140	160	84.5	9	259
ZA200-250	305	85	17.5	1450	18	22	83.5	2.2	259
ZA200-315	350	98	30	1450	35	45	84.5	2	324
ZA200-400	426	118	50	1450	73	90	90	3.2	409
ZA200-500	495	137	84	1450	150	-	81	2.8	514
ZA200-560	540	154	105	1450	208	-	79.5	3	578
ZA200-630	580	160	132	1450	270	-	77.5	3.2	648
ZA250-315	545	155	27	1450	48	55	86.5	2.7	324
ZA250-400	660	182	49	1475	107	182	82.5	3.2	409
ZA250-500	800	230	82	1475	220	-	83	5	514
ZA250-560	860	240	106	1475	300	-	82	4.1	578
ZA250-630	855	238	128	1475	350	-	80.5	4.6	648
ZA300-400	1050	290	48	1475	160	-	87	6	409
ZA300-500	1240	336	78	1475	320	-	88	4.7	514
ZA300-560	1340	374	104	1475	455	-	87	5.2	578
ZA300-630	1450	405	132	1475	595	-	85	5.5	648
ZA400-500	1870	515	74	1475	450	-	88	6	514
ZA400-560	2040	570	98	1475	610	-	88	7.6	578
ZA400-630	2390	670	125	1475	950	-	88	8.0	648
